XHF-50矿用电缆阻燃热补胶带使用说明书    百度专页

一、修补电缆护套用材料列下：

1、XHF-50型疑丁混合胶带黑色（宽度厚度根据电缆外径自定）
2、XHF—50型机丁混合胶带红色（宽度厚度根据电缆外径自定）
3、XHF-50型氧丁混合胶带黄色（宽度摩度根据电缆外径自定）
4、焊锡焯药
现将型号代表字母列于后：X=橡胶H=护套F一非燃
橡胶硫化时间表

以上硫化时间表是根据我厂配方提供的，不是我厂生产的橡胶带，不能采用此时间表。没有硫化电缆前，模具必须达到150℃才能使用,否则将会造成欠硫。此时间表在春、夏、秋三季使用，在冬季由于天凉升温慢硫化时间适当加5分钟以上即可。但最多时间不能超过15分钟.否则会造成过硫。
二、修补用具名称
1、电热或汽热硫化压力机(器)温度要求为150℃, 自控或人工控制均可。
2、各种外径模具.模具使用时，
3、木锉。
4、小刀。
5、支撑架。
6、剪刀。
7、木托板长（0. 5m×宽0. 1m）
8、浆子胶用毛刷.
三、电缆外护套的修理。
1、大小孔需用材料：
（l）XHF—50型护套修理带
（2）XHF-50型全天然浆予胶（可用溶剂汽油溶解，溶解比例为浆子胶1：3汽油）
（3）单面橡胶布带（可根据电缆外径而定）
（4）滑石粉准备工作
先将损坏的大小孔用小刀削平.使损坏处成一凹坑用木锉锉出新茬抹上全天然浆子胶.再垫上护套修理带，可比电缆外径略高一些，擦上滑石粉，垫上单面胶布带，放在模具内进行硫化。硫化时间可根据胶的簿厚而定.一般由30分钟开始最多不超45分钟，厚度由30mm起到5. 5mm止。见硫化时间表规定。

2、XHF—50型机丁混合胶带红色（宽度厚度根据电缆外径自定）
3、XHF-50型氧丁混合胶带黄色（宽度摩度根据电缆外径自定）

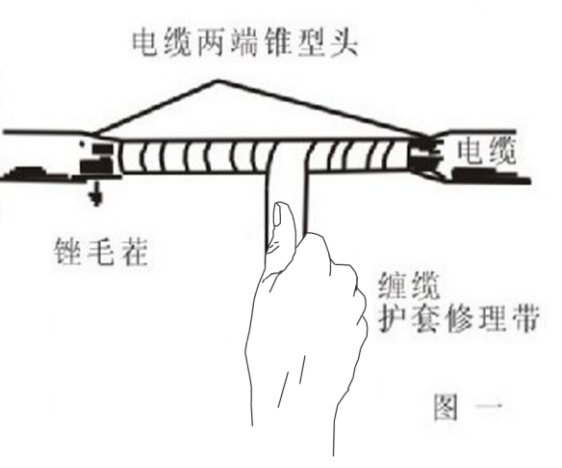

逐层抹使被缠胶的地方和原来电缆的外径略大一点为好。（这样经压模修缆紧密没有空隙）擦上滑石粉，垫好橡胶布带，放在修线模中进行硫化.硫化时间见硫化时间表。在电缆两端锉毛茬的地方，应比损坏的电缆处略长一些也抹上浆子胶，并旦也应缠上橡胶带，
运样能使电缆两端头紧密结合上。

四、关于使用几种橡胶带的说明
1、XHF-30、45、55型橡胶带是按机械工业部电线电缆用橡皮标准而制造,见JB664-77标准。
2、XJ—35型XH—50型XD—30型的要求同上。
为了使广大的修理电缆人员更了解氯丁橡胶而不至于产生误解.对氯丁橡胶做如下详细介绍
3、XHF—50型橡胶带属于阻燃性耐油耐热型，不属于耐寒的橡胶.到冬季该橡胶?特别的坚硬。往往会使人产生误解.错认为它己经硫化。在使用时将它预热30-40℃待到较为理想的伸长率粘着性便可 予热的方法很多。这里不——介绍了只介绍烘?烤法。到冬天可将铁板放到暖气片上，再将使用的胶条放到上面进行予热，待温度达?到要求而胶条可以拉伸时即可以做修理电缆用了。
4、XHF-50型橡胶带是通用型氯丁胶做成的它对于溶剂有一定的要求，只在苯溶剂才能溶解成浆糊状。用汽油只能使其膨胀而没有粘性。
使用苯和甲苯溶剂到冬天应注意它的温度防止这两种溶剂到冬天结成冰块没法溶化（遇高温爆炸）。
使用XHF-50橡胶带时到夏天又要注意它的温度，运输、储存、保管对温度的高低?有很大的变化，一般在每年的6月一9月份，在这段时间里应特别注意它的存放期，在这段时间内应不超过30天，温度对XHF?50型的橡胶带影响很大，遇40℃高温时间又超过规定期时即可在室内自然硫化这一点应特别加以注意。有条件的矿最好储存在井下?更为安全可靠。
